Whiskers : La recrudescence d'un défi en électronique de puissance et embarquée
Si le phénomène des whiskers a longtemps été relégué au second plan, l'évolution des normes environnementales et les contraintes de fiabilité croissantes en électronique de puissance et embarquée le ramènent sur le devant de la scène. Cet article se penche sur les aspects critiques de la formation des whiskers, les mécanismes sous-jacents et les stratégies d'atténuation adaptées aux applications les plus exigeantes.
L'Étain : Un Matériau de Choix, Mais Non Sans Risques
L'étain, notamment sous forme d'alliages SnAgCu (SAC) sans plomb, est devenu le pilier des assemblages électroniques. Ses propriétés de soudabilité, sa conductivité électrique et son coût relativement bas en font un matériau attractif. Cependant, sa susceptibilité à la formation de whiskers représente un défi majeur, particulièrement dans les environnements critiques.
Des Courts-Circuits Discrets et Dangereux
Ces excroissances métalliques ne sont pas seulement inesthétiques. Elles représentent une véritable menace pour la fiabilité de nos systèmes électroniques. En se développant, les whiskers peuvent provoquer des courts-circuits insidieux, entraînant des dysfonctionnements, des pannes inattendues, voire la destruction complète de l'appareil.
Dans le passé, les whiskers étaient une source de frustration majeure pour les ingénieurs et les fabricants. On se souvient d'histoires de satellites mis hors service, d'équipements médicaux défaillants et de systèmes de contrôle critiques compromis, tous victimes de ces minuscules saboteurs métalliques.
L'Étain Pur : Un Terrain Fertile pour les Whiskers
L'étain pur, ou quasi pur, est particulièrement susceptible de développer des whiskers. C'est pourquoi, pendant des décennies, l'alliage étain-plomb était le matériau de choix pour la brasure en électronique. Le plomb agissait comme un inhibiteur, empêchant la formation de ces filaments indésirables.
Un Retour en Force Inquiétant
Lorem ipsum dolor sit amet, consectetur adipiscing elit, sed do eiusmod tempor incididunt ut labore et dolore magna aliqua. Ut enim ad minim veniam, quis nostrud exercitation ullamco laboris nisi ut aliquip ex ea commodo consequat. Duis aute irure dolor in reprehenderit in voluptate velit esse cillum dolore eu fugiat nulla pariatur. Excepteur sint occaecat cupidatat non proident, sunt in culpa qui officia deserunt mollit anim id est laborum.
Cependant, l'interdiction progressive du plomb dans les brasures, motivée par des préoccupations environnementales et sanitaires légitimes, a conduit à un retour en force de l'étain pur. Malheureusement, cela signifie que les whiskers sont de nouveau sur le devant de la scène, prêts à semer le chaos dans nos appareils.
Les Facteurs de Croissance des Whiskers : Une Équation Complexe
Le mécanisme exact de formation des whiskers reste un sujet de recherche actif. On sait que plusieurs facteurs favorisent leur croissance :
- La température : Comme le souligne la bonne vieille loi d'Arrhenius, la vitesse de réaction augmente avec la température. Les environnements chauds accélèrent donc la formation des whiskers.
- Les contraintes mécaniques : Les tensions et les compressions exercées sur l'alliage d'étain peuvent stimuler la croissance des filaments.
- L'humidité : L'humidité ambiante semble jouer un rôle catalytique dans le processus de formation.
- La présence d'impuretés : La composition de l'alliage et la présence de certains contaminants peuvent influencer la croissance des whiskers.

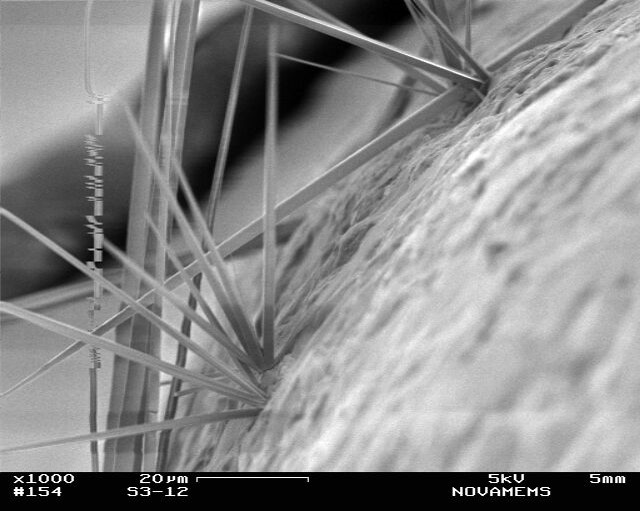

L'image ci-dessus, capturée il y a quelques années au microscope électronique à balayage (MEB) par notre CTO Djemel Lellouchi, révèle la morphologie complexe et étrange des whiskers. On y voit des filaments tortueux, parfois ramifiés, qui évoquent un paysage extraterrestre.
Comment Se Prémunir Contre la Menace des Whiskers ?
Heureusement, il existe des stratégies pour atténuer le risque de formation des whiskers :
- Choisir des alliages d'étain dopés : L'ajout de certains éléments d'alliage, comme le bismuth ou le cuivre, peut inhiber la croissance des whiskers.
- Appliquer des revêtements protecteurs : Le dépôt de couches protectrices sur les surfaces en étain peut empêcher la formation des filaments.
- Contrôler l'environnement : Maintenir une température et une humidité stables peut ralentir la croissance des whiskers.
- Effectuer des tests de vieillissement accéléré : Soumettre les composants à des conditions extrêmes permet de détecter les problèmes potentiels avant qu'ils ne surviennent sur le terrain.
La menace des whiskers est bien réelle, mais en comprenant les mécanismes de leur formation et en mettant en œuvre des mesures préventives appropriées, nous pouvons protéger nos appareils électroniques contre ces saboteurs microscopiques.
